Ditec DAB305PL pohon křídlových dveří do 370 kg, výška 70 mm s posuvným ramenem

Kód: 376
Akce Novinka
Neohodnoceno
Značka: DITEC
ZDARMAZDARMA 85 650 Kč –18 %
DAB305PL
85 650 Kč –18 % 69 590 Kč 57 512,40 Kč bez DPH
Skladem u výrobce
Můžeme doručit do:
29.10.2024

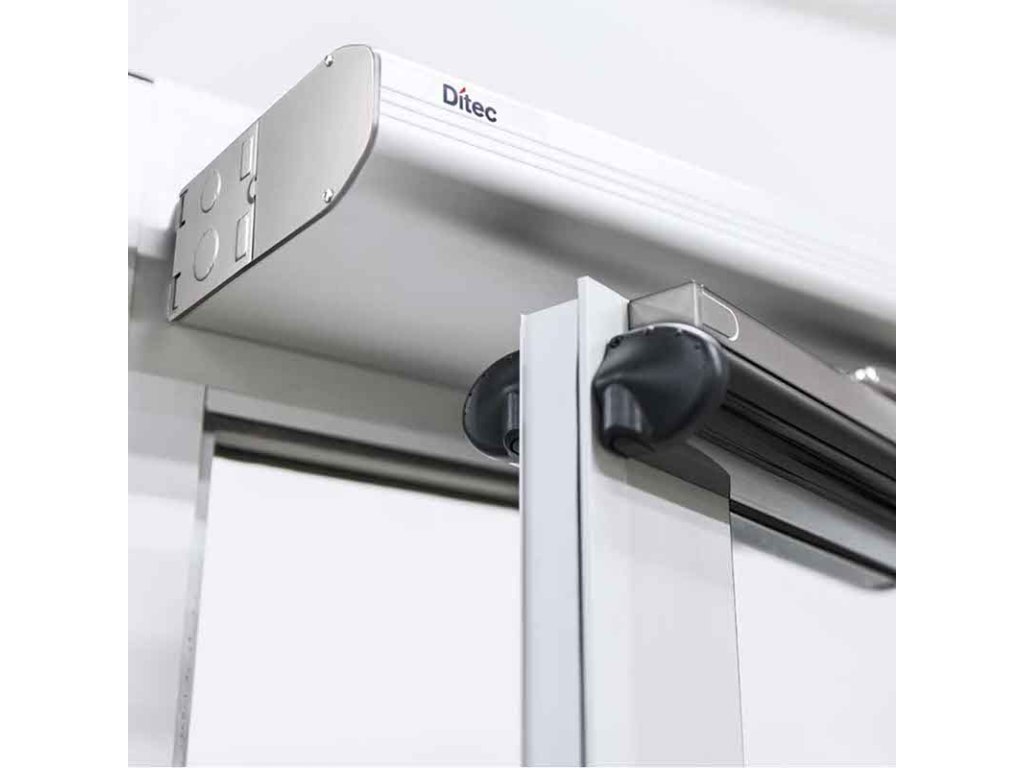

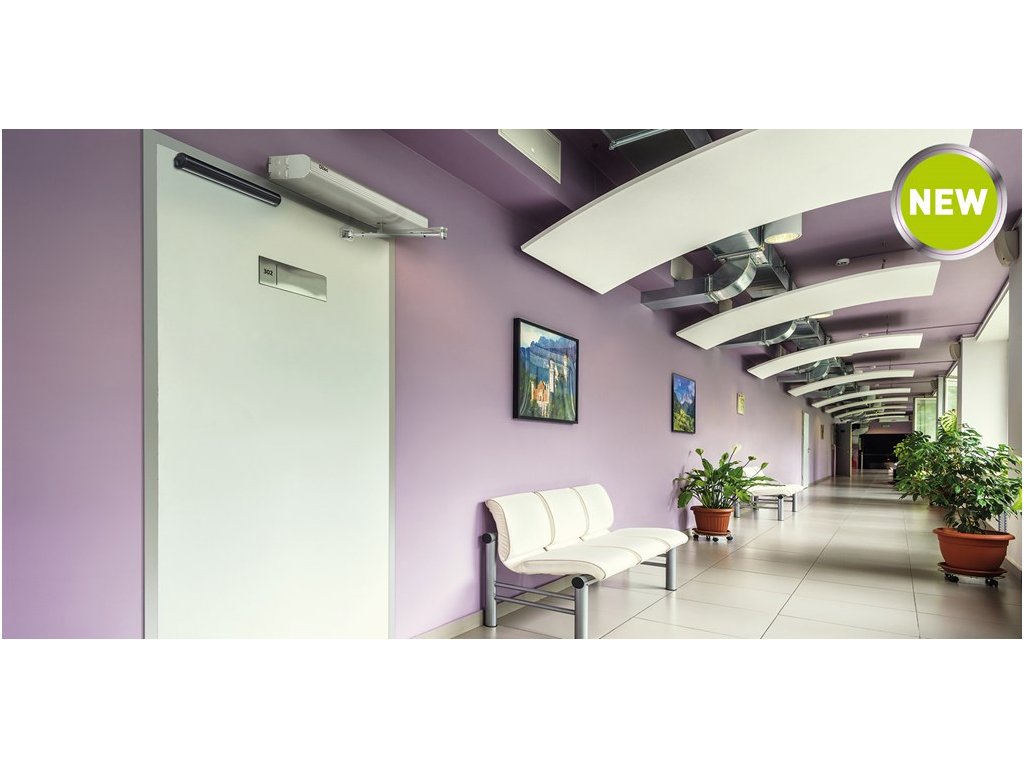

Pohon Ditec DAB305 pro jednokřídlé nebo dvoukřídlé dveře pro pěší, s elektromechanickým ovládáním a vratnou pružinou (s nastavitelným napětím), která zaručuje otevírání dveří motorem a zavírání pomocí pružiny se servo-asistencí motoru. Součástí balení je pohon DAB305, karta DAB905ESA, karta DAB905ESE posuvné rameno pohonu DAB805PLA3, adaptér DAB805LA, prodloužení ramena (20 mm) DAB805PAE.

Detailní informace

Detailní popis produktu

Pohon Ditec DAB305 pro jednokřídlé nebo dvoukřídlé dveře pro chodce, s elektromechanickým ovládáním a vratnou pružinou (s nastavitelným napětím), která zaručuje otevírání dveří motorem a zavírání pomocí pružiny se servo-pomocí motoru.
Kryt o maximální výšce 70 mm, s možností krytu mezi pohony, pro použití v případě kombinovaného provozu dvou pohonů (dvoukřídlá instalace).
Systém je schopen pohybovat křídly do 450 kg s tlačným ramenem, nebo do 370 kg s tažným ramenem. Maximální šířka jednoho křídla dveří 1600 mm.

Instalace obsahuje následující prvky:
 funkční komponenty namontované na kovové základní desce
 převodový motor s enkodérem
 ochranný kryt z extrudovaného hliníku se stříbrným povrchem a šedě lakované boční kovové hlavy.
 možnost ovládání automatiky křídlových dveří pomocí knoflíku nebo klíčového voliče funkcí (za příplatek).
 možnost mít oba otvory DIN vpravo, nebo DIN vlevo, u stejného pohonu, aniž by bylo nutné pohon převrátit či otáčet, nebo na něm provádět fyzické změny.
 vnitřní pouzdro pro volitelné baterie pro zajištění provozu i při absenci napájení.
 možnost napájení proměnným napětím od 100 V do 240 V, bez použití dalšího příslušenství.
 připojení a synchronizace dvou pohonů pomocí speciálního kabelu, pro použití na dvoukřídlých dveřích (za příplatek).
 možnost výběru ramen s následujícími vlastnostmi:
• Kloubové pohybové rameno pro tlačné otevírání křídel až do 1600 mm (pro požární dveře minimálně do 1400 mm)
• Posuvné pohyblivé rameno pro tahové otevírání pro křídla do 1400 mm (pro požární dveře minimálně do 1400 mm)
• Posuvné rameno pro tahové otevírání se zdvihem 600 mm a posuvnou dráhou 890 mm
• Posuvné rameno pro tahové otevírání se zdvihem 220 mm a posuvnou dráhou 380 mm
• Pohyblivé rameno pro funkci Double Action (pravé nebo levé)

 Vlastnosti ovládacího panelu:
 nastavení provozních parametrů pomocí trimrů a dip-spínačů umístěných na ovládacím panelu.
 samostatné nastavení rychlosti otevírání a zavírání.
 nastavení síly zavírání: umožňuje zvýšit sílu zavírání v případě dveří instalovaných ve větrných oblastech, nebo když dveře oddělují prostory s různým tlakem.
 automatické nastavení doby zavírání.
 při prvním použití se ústředna nastaví na první z 21 skupin předkonfigurovaných parametrů. Pokud je potřeba jiná skupina nastavení, lze to provést prostřednictvím řídicí jednotky. Lze také provést jakoukoli další změnu jednotlivých parametrů.
 možnost připojení samostatně testovaných senzorů.
 startovací procedura s možností použití samoučícího se režimu (s volbou pomocí tlačítka na ovládacím panelu).
 dvě samostatné doplňkové elektronické karty se zásuvnou montáží pro implementaci pokročilých funkcí:
• DAB905ESA elektronická karta pro bezpečnost (prevence nehod) funguje, jak je uvedeno níže:
≡ Připojení interních a externích bezpečnostních senzorů, které v případě detekce překážky zastaví pohyb ve fázi otevírání a obrátí pohyb ve fázi zavírání;
≡ Bezpečnostní uzávěr při otevírání: nastavitelný od 45° do 90°. Při otevírání vylučuje bezpečnostní zařízení nainstalovaná na dveřích, aby nebyla detekována stěna;
≡ Možnost připojení externího zařízení, které detekuje stav automatiky (dveře otevřené nebo zavřené);
• DAB905ESE elektronická karta pro bezpečnostní funkce a funkce ochrany proti vloupání, jak je uvedeno níže:
≡ Postupné otevírání pomocí klíčového voliče;
≡ Nouzové zavírání protipožárních dveří;
≡ V případě elektrického zámku při zavřených dveřích po příkazu k otevření zatlačením do zavření, aby bylo zaručeno úplné uvolnění elektrického zámku;
≡ Na konci zavíracího manévru může být pohon nastaven na zvýšení síly/rychlosti dveří, aby byla zajištěna jistota úplného zasunutí elektrického zámku;

 Ovládací panel pohonu vám umožní nastavení následujících provozních režimů:
• Servo Assistance: ruční otevírání dveří je podporováno (tlačením i tažením) pomocí malého tahu motoru.
• Push & Go: automatické otevírání dveří se aktivuje po malém zatlačení uživatelem na dveře.
• Low Energy: provozovatel garantuje snížení rázové síly křídla na zboží nebo osoby pod limity předepsané evropskou normou EN16005.
• Double Action: obsluha pomocí sady a/nebo vyhrazeného příslušenství umožňuje otevírání v obou směrech (zatlačením a vytažením, jeden motorem, druhý ručně), s následnou větší bezpečností pro zaručení únikové cesty v případě nebezpečí.
• Reverzní funkce: otevírání dveří je možné i bez napájení (s jakýmkoliv typem ramene), díky energii akumulované pružinovým systémem ve fázi zavírání, s větší bezpečností díky možnosti zajištění odvodu kouře a/nebo tepla v případě nebezpečí.

Doplňkové parametry

Kategorie: Pohony automatických křídlových dveří
Záruka: 2 roky
Hmotnost: 16 kg
popis: pohon křídlových dveří s posuvným ramenem (PULL)
způsob otevírání: otevírání motorem, zavírání pružinou a motorem
? rozměry produktu v mm: 70 x 175 x 840 mm
hmotnost výrobku: 15 kg
? kapacita s posuvným ramenem: 370 kg
testovaná odolnost: 1.000.000 cyklů
řízení prac. rozsahu: encoder
napájení: 240V/50Hz
max. příkon: 300W
pomocné napájení: 700mA - 24V DC
příslušenství el-mech zamykání: 24VDC max 600mA /12VDC max 1200mA
? šířka křídla - s posuvným ramenem: 750-1400 mm
Úhel otevření křídla: 110°
doba otevření (0-80°): 2,5 - 12 s
doba zavření (90°-10°): 4 - 12 s
Doba držení v otevřené poloze: 0 - 30s
pracovní rozsah teplot: -20°C / +45°C
stupeň krytí: IP20
