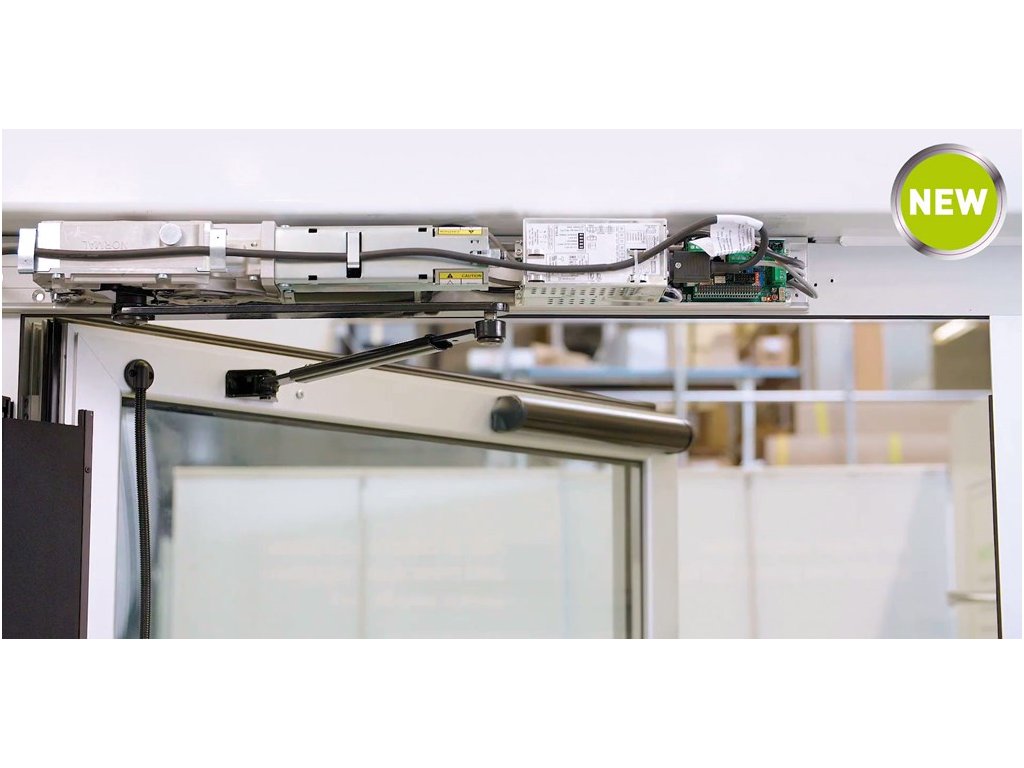

Ditec DAB305 pohon křídlových dveří do 450 kg, výška 70 mm

Kód: 219
Novinka
Značka: DITEC
80 550 Kč 66 570,25 Kč bez DPH
Skladem u výrobce
Můžeme doručit do:
18.4.2023

Pohon Ditec DAB305 pro jednokřídlé nebo dvoukřídlé dveře pro pěší, s elektromechanickým ovládáním a vratnou pružinou (s nastavitelným napětím), která zaručuje otevírání dveří motorem a zavírání pomocí pružiny se servo-asistencí motoru. Součástí balení je pohon DAB305, karta DAB905ESA, karta DAB905ESE, prodloužení hřídele DAB805SE22, adaptér DAB805LA, prodloužení pro tlačné rameno DAB805PAE a dlouhé prodloužení pro teleskopické rameno DAB805TFL. Rameno pohonu není součástí balení.

Detailní informace

Detailní popis produktu

Pohon Ditec DAB305 pro jednokřídlé nebo dvoukřídlé dveře pro chodce, s elektromechanickým ovládáním a vratnou pružinou (s nastavitelným napětím), která zaručuje otevírání dveří motorem a zavírání pomocí pružiny se servo-pomocí motoru.
Kryt o maximální výšce 70 mm, s možností krytu mezi pohony, pro použití v případě kombinovaného provozu dvou pohonů (dvoukřídlá instalace).

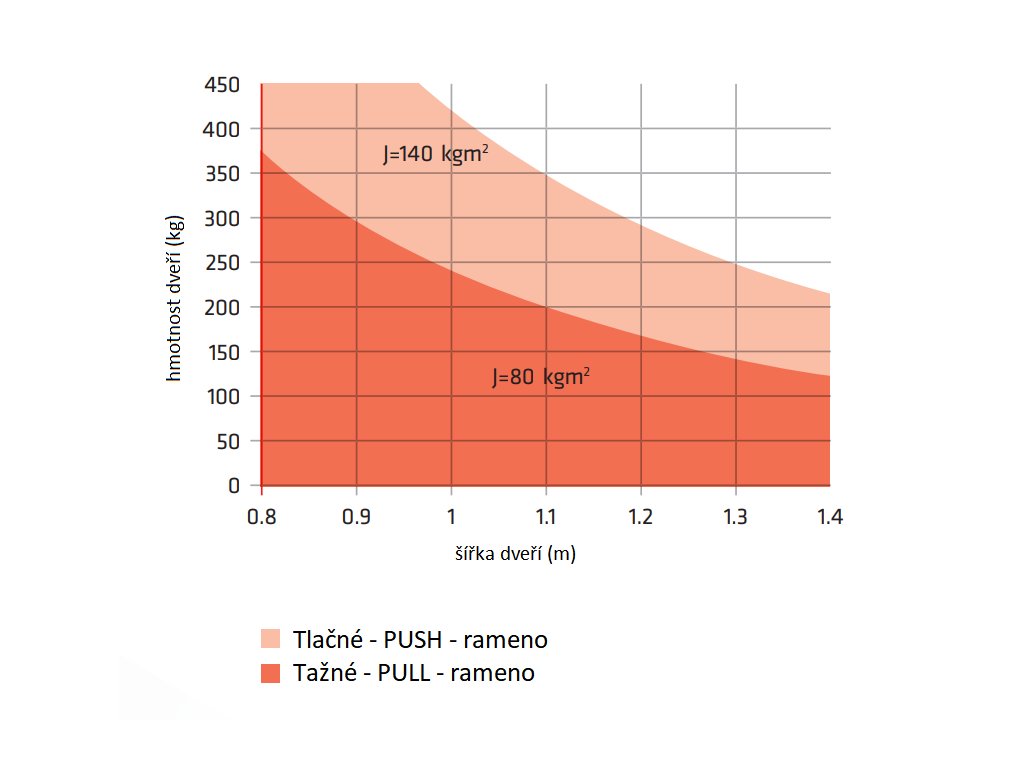

Systém je schopen pohybovat křídly do 450 kg s tlačným ramenem, nebo do 370 kg s tažným ramenem. Maximální šířka jednoho křídla dveří 1600 mm.

Instalace obsahuje následující prvky:
 funkční komponenty namontované na kovové základní desce
 převodový motor s enkodérem
 ochranný kryt z extrudovaného hliníku se stříbrným povrchem a šedě lakované boční kovové hlavy.
 možnost ovládání automatiky křídlových dveří pomocí knoflíku nebo klíčového voliče funkcí (za příplatek).
 možnost mít oba otvory DIN vpravo, nebo DIN vlevo, u stejného pohonu, aniž by bylo nutné pohon převrátit či otáčet, nebo na něm provádět fyzické změny.
 vnitřní pouzdro pro volitelné baterie pro zajištění provozu i při absenci napájení.
 možnost napájení proměnným napětím od 100 V do 240 V, bez použití dalšího příslušenství.
 připojení a synchronizace dvou pohonů pomocí speciálního kabelu, pro použití na dvoukřídlých dveřích (za příplatek).
 možnost výběru ramen s následujícími vlastnostmi:
• Kloubové pohybové rameno pro tlačné otevírání křídel až do 1600 mm (pro požární dveře minimálně do 1400 mm)
• Posuvné pohyblivé rameno pro tahové otevírání pro křídla do 1400 mm (pro požární dveře minimálně do 1400 mm)
• Posuvné rameno pro tahové otevírání se zdvihem 600 mm a posuvnou dráhou 890 mm
• Posuvné rameno pro tahové otevírání se zdvihem 220 mm a posuvnou dráhou 380 mm
• Pohyblivé rameno pro funkci Double Action (pravé nebo levé)

 Vlastnosti ovládacího panelu:
 nastavení provozních parametrů pomocí trimrů a dip-spínačů umístěných na ovládacím panelu.
 samostatné nastavení rychlosti otevírání a zavírání.
 nastavení síly zavírání: umožňuje zvýšit sílu zavírání v případě dveří instalovaných ve větrných oblastech, nebo když dveře oddělují prostory s různým tlakem.
 automatické nastavení doby zavírání.
 při prvním použití se ústředna nastaví na první z 21 skupin předkonfigurovaných parametrů. Pokud je potřeba jiná skupina nastavení, lze to provést prostřednictvím řídicí jednotky. Lze také provést jakoukoli další změnu jednotlivých parametrů.
 možnost připojení samostatně testovaných senzorů.
 startovací procedura s možností použití samoučícího se režimu (s volbou pomocí tlačítka na ovládacím panelu).
 dvě samostatné doplňkové elektronické karty se zásuvnou montáží pro implementaci pokročilých funkcí:
• DAB905ESA elektronická karta pro bezpečnost (prevence nehod) funguje, jak je uvedeno níže:
≡ Připojení interních a externích bezpečnostních senzorů, které v případě detekce překážky zastaví pohyb ve fázi otevírání a obrátí pohyb ve fázi zavírání;
≡ Bezpečnostní uzávěr při otevírání: nastavitelný od 45° do 90°. Při otevírání vylučuje bezpečnostní zařízení nainstalovaná na dveřích, aby nebyla detekována stěna;
≡ Možnost připojení externího zařízení, které detekuje stav automatiky (dveře otevřené nebo zavřené);
• DAB905ESE elektronická karta pro bezpečnostní funkce a funkce ochrany proti vloupání, jak je uvedeno níže:
≡ Postupné otevírání pomocí klíčového voliče;
≡ Nouzové zavírání protipožárních dveří;
≡ V případě elektrického zámku při zavřených dveřích po příkazu k otevření zatlačením do zavření, aby bylo zaručeno úplné uvolnění elektrického zámku;
≡ Na konci zavíracího manévru může být pohon nastaven na zvýšení síly/rychlosti dveří, aby byla zajištěna jistota úplného zasunutí elektrického zámku;

 Ovládací panel pohonu vám umožní nastavení následujících provozních režimů:
• Servo Assistance: ruční otevírání dveří je podporováno (tlačením i tažením) pomocí malého tahu motoru.
• Push & Go: automatické otevírání dveří se aktivuje po malém zatlačení uživatelem na dveře.
• Low Energy: provozovatel garantuje snížení rázové síly křídla na zboží nebo osoby pod limity předepsané evropskou normou EN16005.
• Double Action: obsluha pomocí sady a/nebo vyhrazeného příslušenství umožňuje otevírání v obou směrech (zatlačením a vytažením, jeden motorem, druhý ručně), s následnou větší bezpečností pro zaručení únikové cesty v případě nebezpečí.
• Reverzní funkce: otevírání dveří je možné i bez napájení (s jakýmkoliv typem ramene), díky energii akumulované pružinovým systémem ve fázi zavírání, s větší bezpečností díky možnosti zajištění odvodu kouře a/nebo tepla v případě nebezpečí.

Doplňkové parametry

Kategorie: Pohony automatických křídlových dveří
Záruka: 2 roky
Hmotnost: 16 kg
popis: pohon křídlových dveří
způsob otevírání: otevírání motorem, zavírání pružinou a motorem
? rozměry produktu v mm: 70 x 175 x 840 mm
hmotnost výrobku: 15 kg
? kapacita s kloubovým ramenem: 450 kg
? kapacita s posuvným ramenem: 370 kg
testovaná odolnost: 1.000.000 cyklů
řízení prac. rozsahu: encoder
napájení: 240V/50Hz
max. příkon: 300W
pomocné napájení: 700mA - 24V DC
příslušenství el-mech zamykání: 24VDC max 600mA /12VDC max 1200mA
? šířka křídla - s kloubovým ramenem: 500-1600 mm
? šířka křídla - s posuvným ramenem: 750-1400 mm
Úhel otevření křídla: 110°
doba otevření (0-80°): 2,5 - 12 s
doba zavření (90°-10°): 4 - 12 s
Doba držení v otevřené poloze: 0 - 30s
pracovní rozsah teplot: -20°C / +45°C
stupeň krytí: IP20

DAB305PL

DAB305PS
