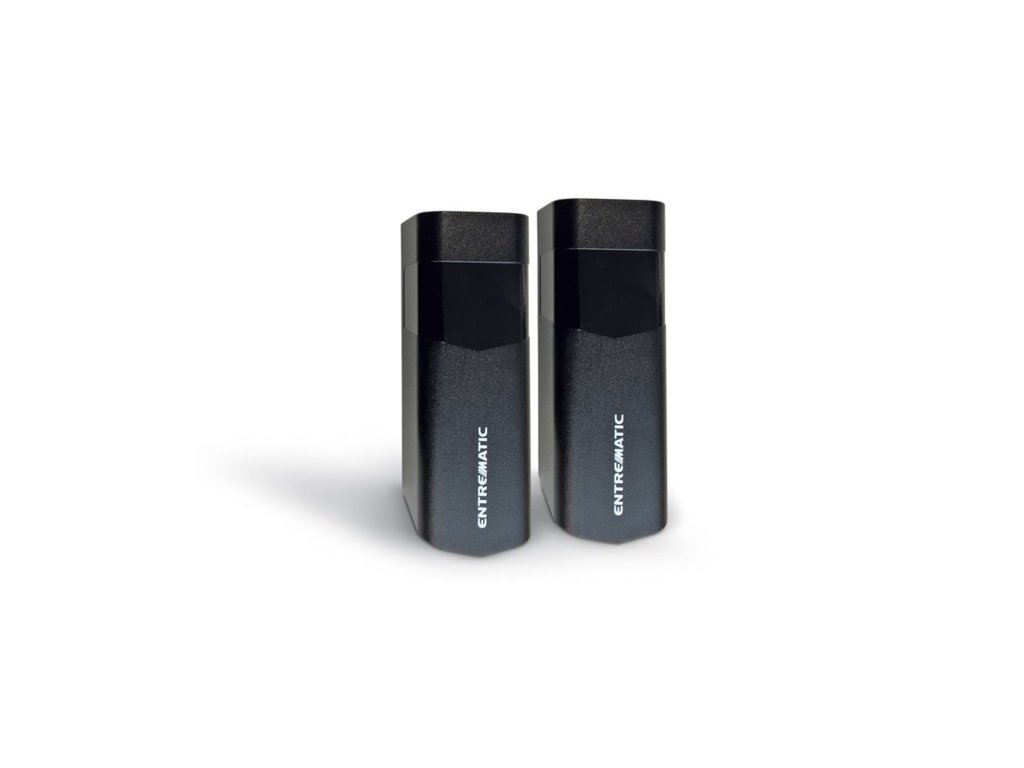

Ditec LIN2 fotobuňka 24V AC/DC, IP44

Detailní popis produktu

POPIS

Fotobuňka LIN2 s 3-polohově orientovatelnou kartou je díky svým omezeným rozměrům zvláště vhodná pro malé vertikální montáže a instalace v průchodu

TECHNICKÉ ÚDAJE
Napájení               24 V =/~
Absorpce              50 mA max
Dosah                    max. 30 m
NC výstup             24 V /~ 1 A
Teplota                  -20°C - +55°C
Stupeň krytí         IP44

NASTAVENÍ DOSAHU
               OFF                   ON
JP1       dosah 30 m    dosah 10 m.

Fotobuňky LIN2 jsou dodávány s nastaveným maximálním dosahem ca. 10 m.
Pro zvýšení dosahu až na 30 m nastavte na přijímači RX JP1=OFF

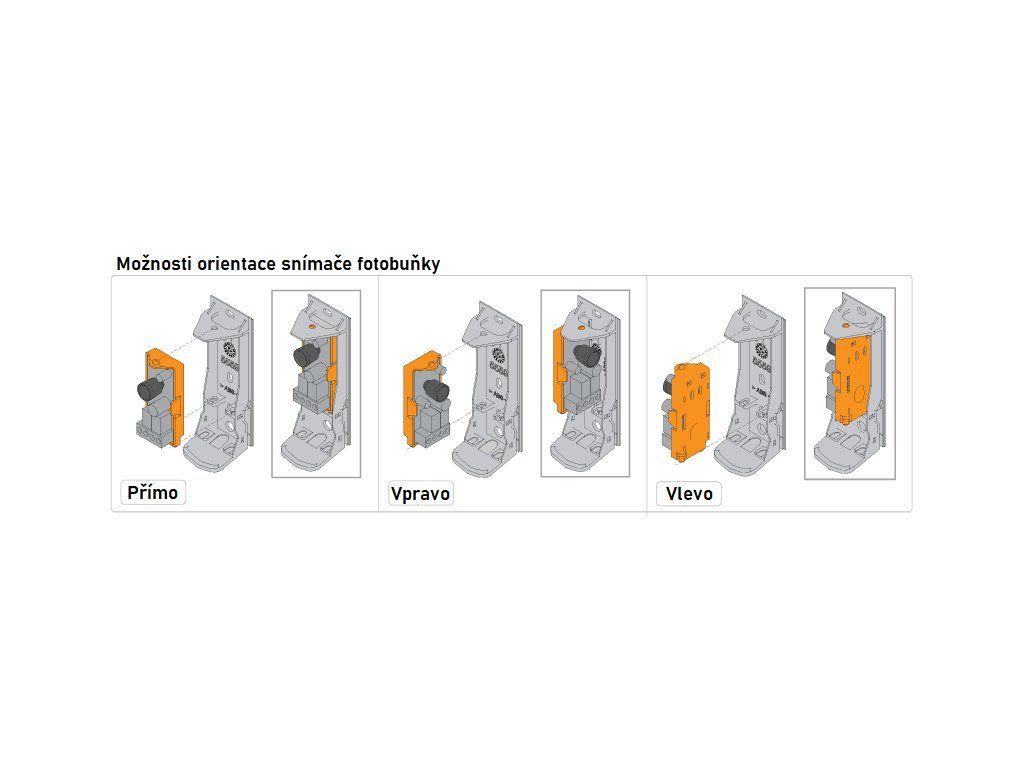

MOŽNOST ORIENTACE FOTOBUNĚK VE TŘECH SMĚRECH

POUŽITÍ FOTOBUŇKY JAKO OVLÁDACÍHO PRVKU

- Odřízněte stopu označenou na tištěné straně přijímače RX.
- Mezi body [C] a [D] vytvořte měkkou cínovou propojku.
(obr. 10) Kontakt N.C. se stává N.O. kontakt a musí být připojen
na svorky 1-3 (otevření) nebo 1-5 (step-by-step) řízení.
