Ditec SPRINTSET - konfigurační karta pro řízení specifických funkcí

Detailní popis produktu

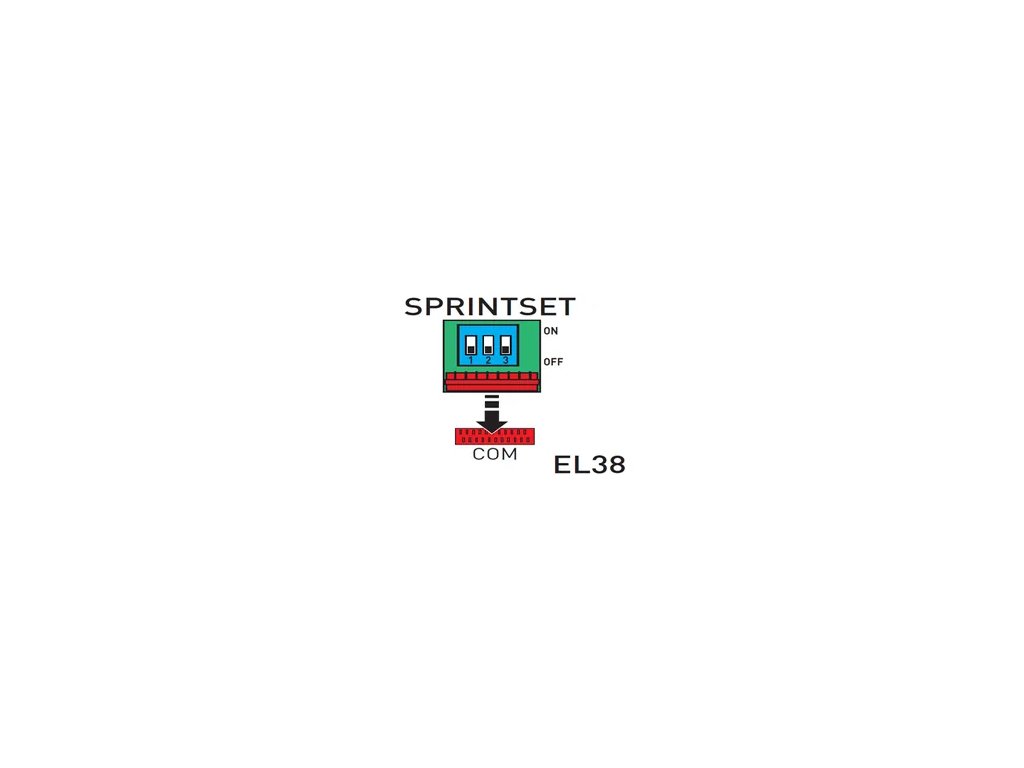

Konfigurační karta SPRINTSET umožňuje dva typy konfigurací: „G1“ nebo „Generickou“.
1. Konfigurace „G1“ se týká použití výstupu G1 na ovládacím panelu. Konfigurace v této kategorii jsou exkluzivní a pouze jedna z nich může být aktivována. Když je zvolená konfigurace povolena, dříve nastavená konfigurace se zruší.
2. „Generické“ konfigurace lze aktivovat nezávisle na ostatních aktivovaných konfiguracích, nebo společně s nimi.
3. Pokud je povolena konfigurace „0“, všechna aktivní nastavení jsou deaktivována.

0 - DIP1(OFF), DIP2(OFF), DIP3(OFF)   Konfigurace 0, Reset/Vypnuté konfigurace

1 - DIP1(ON), DIP2(OFF), DIP3(OFF)    Otevírání zakázáno - při zavírání  - konfigurace G1 - DIP6 není aktivován.
POZNÁMKA: Senzor bezpečnosti zavírání nelze testovat. Musí být připojen ke kontaktům 1-8.Výstup G1 má kladné napětí a při zavírání se vypíná. Použijte výstup G1 pro kontakt čidla otevření na straně otevírání, aby se čidlo při zavírání deaktivovalo a zabránilo se nežádoucímu opětovnému otevření dveří.

2 - DIP1(OFF), DIP2(ON), DIP3(OFF)    Bezpečnostní zařízení detekující přítomnost při otevírání - konfigurace G1 - Kontakt 9 se stává pojistkou otevření.
Otevření bezpečnostního kontaktu zastaví operaci otevírání.
Pokud se kontakt během 4 sekund znovu sepne, dveře se znovu otevřou a jakmile se otevřou, znovu se zavřou po uplynutí doby automatického zavření.
Pokud kontakt zůstane rozpojený déle než 4 sekundy, dveřní křídlo se po uplynutí doby automatického sepnutí zavře.
- DIP 6 není aktivní.
- Výstup G1 se chová jako testovací výstup, který kontroluje bezpečnostní senzor otevření/zavření

3 - DIP1(ON), DIP2(ON), DIP3(OFF)    Dveřní zavírač  - konfigurace G1 - Při ručním otevření dveří o více než 3° se zavírací síla deaktivuje a dveře zůstanou v poloze, ve které byly ponechány.
Když jsou dveře v klidu, spustí se čas automatického zavírání a následně se spustí automatické zavírání.
Pokud se dveře znovu otevřou, doba automatického zavírání se znovu spustí.
- DIP6 není aktivován a funkce Push and Go je vždy deaktivována.
- Výstup G1 se chová stejně jako testovací výstup kontrolou bezpečnostního senzoru při otevírání a zavírání.

4 - DIP1(OFF), DIP2(OFF), DIP3(ON)    Poplachový signál  - konfigurace G1 - Výstup G1 je aktivován stejným způsobem jako poplachový výstup, aktivuje se při detekci poplachu nebo stavu zablokovaných dveří a brání normálnímu provozu dveří.
POZNÁMKA: Senzor bezpečnosti zavírání nelze testovat. Musí být připojen ke kontaktům 1-8.

5 - DIP1(ON), DIP2(OFF), DIP3(ON)    Přítlak dveří deaktivován  - konfigurace Generická - Přítlak zavřených dveří je deaktivován.
POZNÁMKA: Tento typ použití se nedoporučuje pro dveře vystavené účinku větru.

6 - DIP1(OFF), DIP2(ON), DIP3(ON)    Nepoužívá se  - konfigurace Generická

7 - DIP1(ON), DIP2(ON), DIP3(ON)    Nepoužívá se  - konfigurace Generická
